產品介紹
ZS系列輕型直線振動篩是一種傳統、經典、通用的篩分設備，其篩箱運動軌跡近似為直線。一般地，各種直線振動篩均由篩箱、支承或吊掛裝置、驅動裝置、隔振裝置等幾部分組成。ZS系列輕型直線振動篩利用振動電機的激振力作為振動源，其工作原理為，兩臺同一型號和規格的振動電機作同步反向轉動，其所形成的、呈周期性交變的激振力驅動篩箱、帶動篩面，進而使物料在篩網上被拋起，同時向前作跳躍式運動，通過多層篩網產生數種規格的篩上物、篩下物，zui后分別從各自的排料口排出，完成篩分作業。

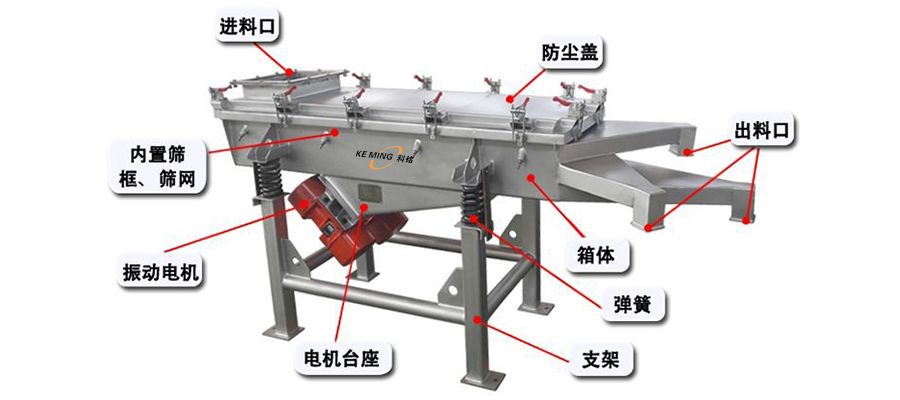

產品結構
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

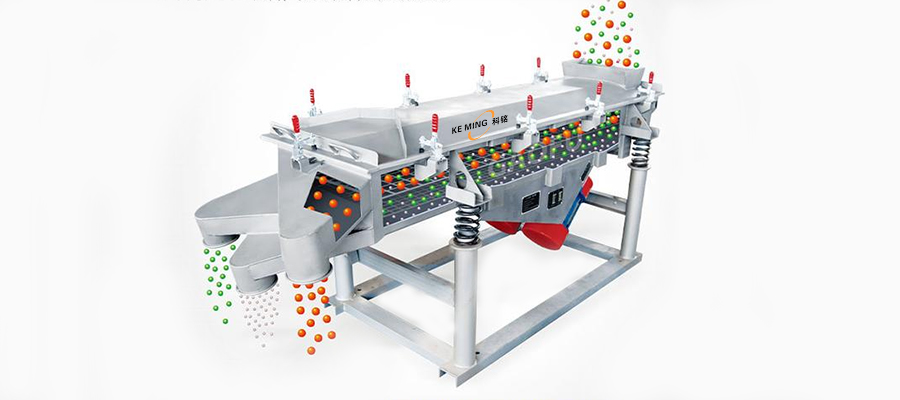

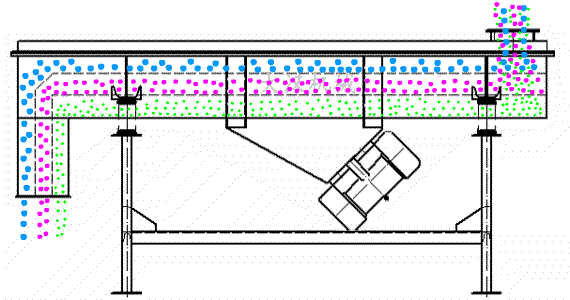

工作原理
當縱向安裝在篩體上的兩臺振動電機做相對運轉時，兩臺振動電機兩端的偏心塊便產生額定激振力，其產生在橫向的激振力由于電機的相對運轉而相互抵消，其縱向激振力通過傳振體傳遞到整個篩箱上，而使篩面振動，從而使篩面上的物料受其激振力而在篩網面上向出料口方向跳躍運動，小于篩孔的物料通過篩孔而落到下層，經連續跳躍后從出料口流出，由于篩分過程合理，物料經振動篩分級后，可取得幾種不同粒度的物料，完成無聊的分級作業。
產品特點
1.設計精巧—篩機設計，精巧和容易裝配，一人即可操作篩機。結構簡單、維修方便、可用于流水線生產
2.高效篩選—篩分精度高、處理量大、較大篩選面積和高效益之處理能力。耗能少、噪音低、密封性好、
3.獨特篩網—獨特篩網結構設計，方便和快速更換篩網（只需3到5分鐘），此外此種設計允許使用各種篩
4.結實耐用—其母網完全支撐細網，因此使用壽命得以延長，而降低細網耗材使用，于長時間之生產過程

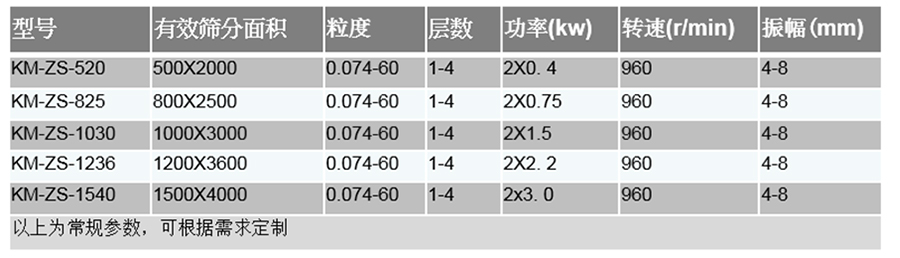

技術參數
適用范圍
適用于對粉狀、顆粒狀物料的篩選和分級，廣泛應用于煤炭、水電、冶金、礦山、建材、化工、塑料、磨料、醫藥、糧食、碳素、化肥等行業中干式粉狀或顆粒狀物料的篩分。
直線振動篩常用于：硅鐵，沙子，花椒顆粒，麥皮，南瓜子，硅粉，砂糖，中藥，檳榔，碳化硅粉，石料，活性炭顆粒，泥土，砂石，小米，礦漿，貝殼，熟芝麻，機制砂，菊花，石英砂，建筑垃圾，焦粉，塑料顆粒，河沙等物料。

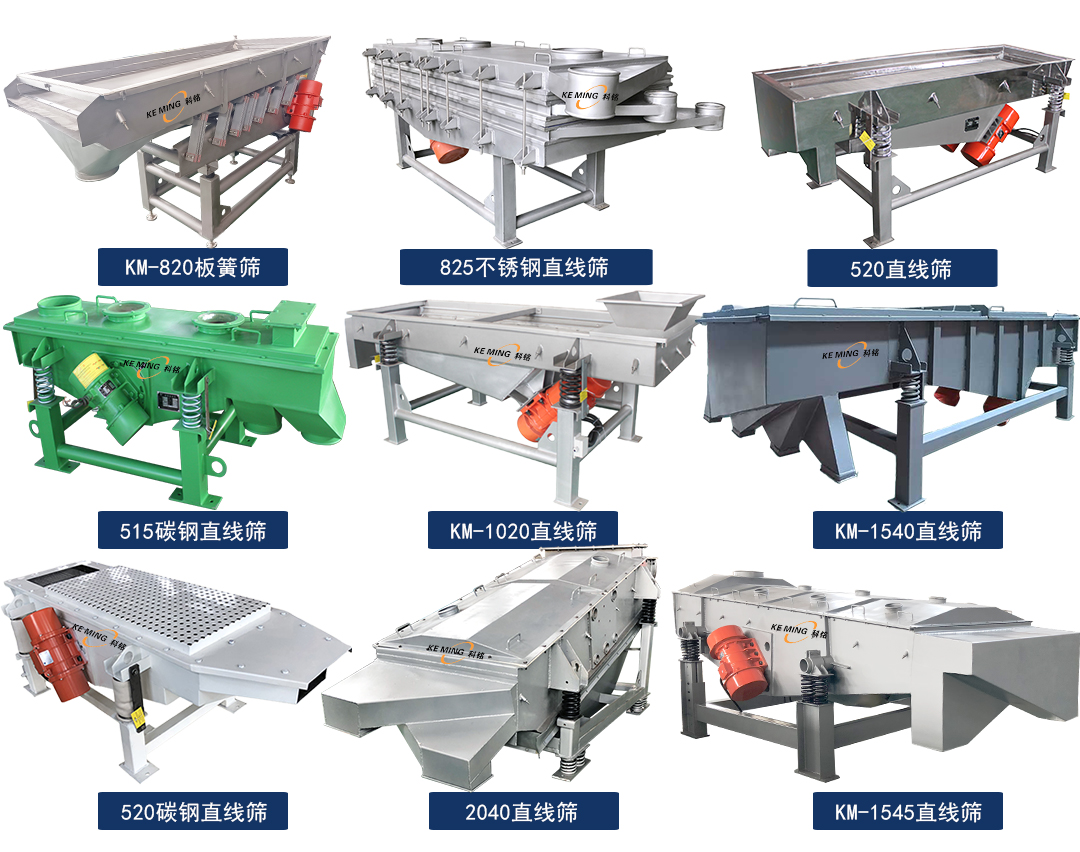

產品展示

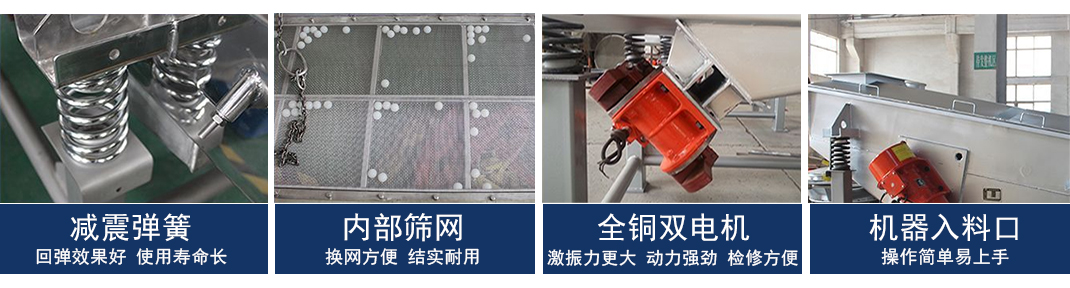

細節展示
產品實拍
